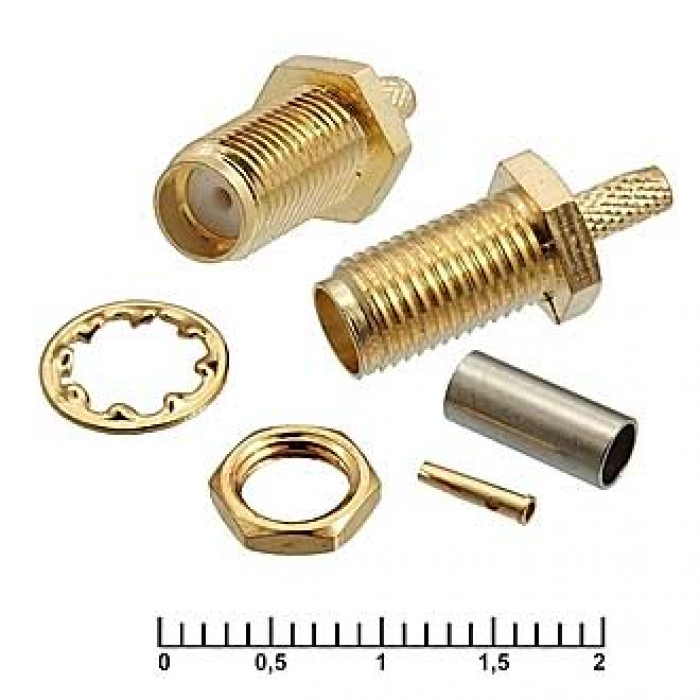

SMA-C316F
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 2.99 |
| Волновое сопротивление, Ом | 50 |
| Глубина, мм | корпус - 19,5 |
| Диапазон рабочих температур, °C | -55…+155 |
| Диапазон рабочих частот, ГГц | до 6 |
| Диэлектрическая прочность, В | 1000 (при Uисп.dc=500 В) |
| Материал изолятора | тефлон |
| Материал контакта | центральный контакт - медный сплав |
| Материал корпуса | латунь |
| Резьба | 1/4-36UNS-2A |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Тип кабеля | RG316 |
| Тип разъёма | Гнездо (jack) |
| Транспортная упаковка: размер/кол-во | 28.5*21*123.5/4000 |
