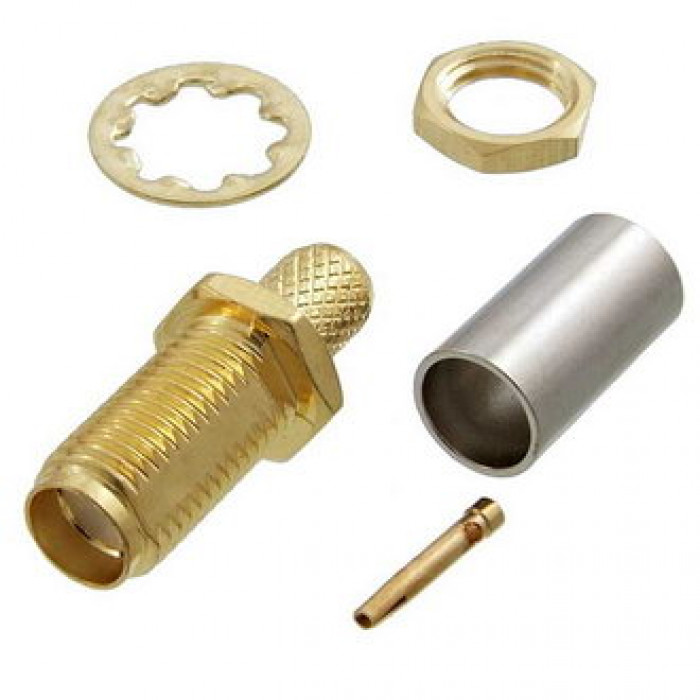

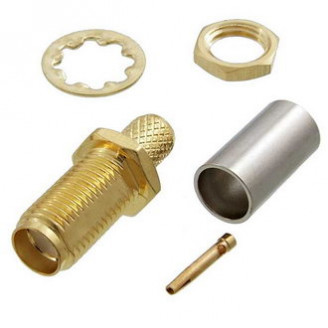

SMA-C58J gold
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
| Техническая информация | |
| Вес брутто | 3.91 |
| Вес, г | 4 |
| Волновое сопротивление, Ом | 50 |
| Высота, мм | 8 |
| Глубина, мм | в сборе - 21 |
| Диапазон рабочих температур, °C | -55…+155 |
| Диапазон рабочих частот, ГГц | до 6 |
| Диэлектрическая прочность, В | 1000 (при Uисп.dc=500 В) |
| Затухание | не более 0,15 дБ |
| Коэффициент стоячей волны | КСВн - 1,1+0,002f |
| Материал изолятора | тефлон |
| Материал контакта | медный сплав с золотым покрытием |
| Размер установочного отверстия, мм | Ф6,5 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Способ монтажа | на панель / кабельная сторона - под обжатие |
| Тип кабеля | RG58 |
| Тип разъёма | Разъем высокочастотный серии SMA (розетка) |
| Транспортная упаковка: размер/кол-во | 42*28*23.5/5200 |
