| Вес, г |
37 |
| Высота, мм |
35,5 max (корпус) |
| Глубина, мм |
28 max |
| Диапазон рабочих температур, °C |
-40…+70 °С |
| Диэлектрическая прочность, В |
между откр. контактами и корпусом - 2500 VAC, 1 мин. |
| Количество циклов коммутации (электро), не менее |
100000 |
| Коммутируемое напряжение, В |
переключения - 250 AC/ 28 DC |
| Контактное сопротивление, мОм, не более |
100 (при I=1A; Udc=6 В) мОм |
| Максимальный ток, А |
переключения - 12 ( AC); 28 - (DC) |
| Материал корпуса |
пластик |
| Напряжение отпускания, В |
2,4 |
| Напряжение срабатывания, В |
19,2 |
| Номинальное напряжение катушки, В |
24 (DC) (900 мВт); Umax=26,4 |
| Сопротивление изоляции, МОм, не менее |
1000 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом |
640/ 650 |
| Схема переключения |
Form 2C (DPDT) 2ON-ON |
| Тип |

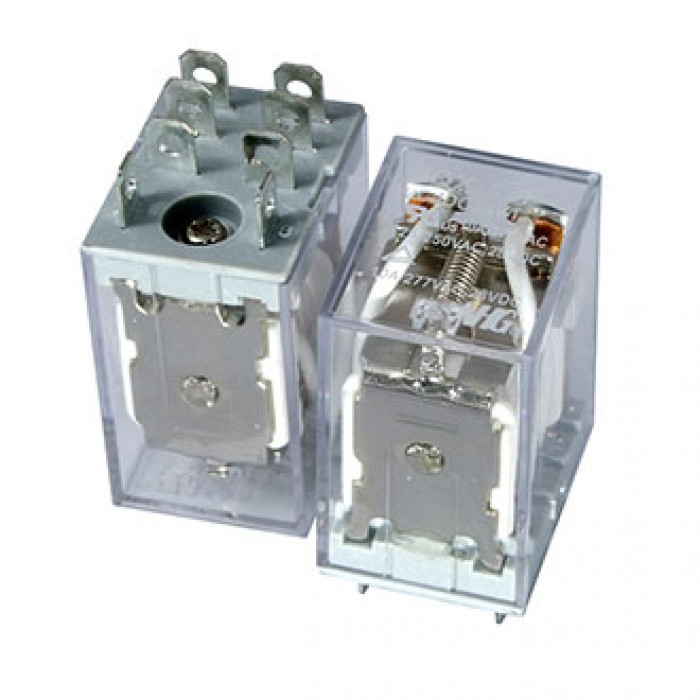

реле электромагнитное постоянного тока серии JQX-13F |
| Ширина, мм |
21,5 max |
