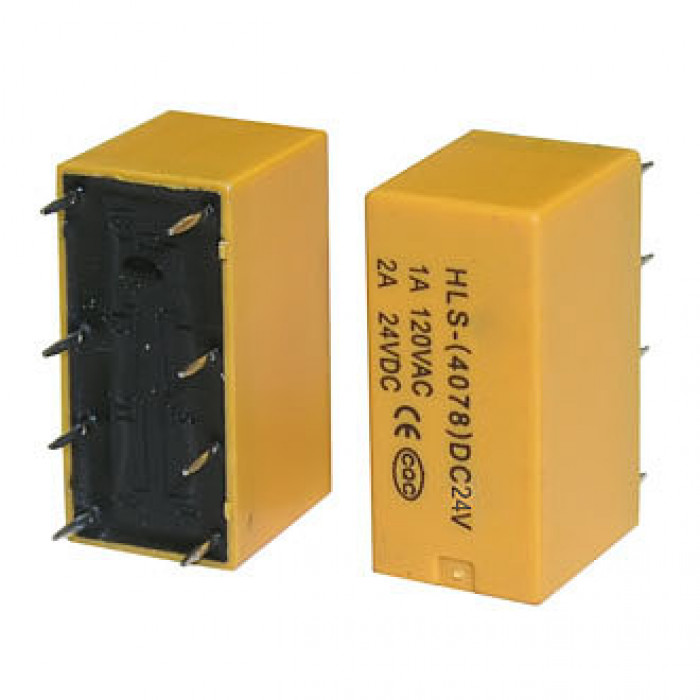

4078 24VDC 2A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 6.52 |
| Время, мс | срабатывания - 6/ отпускания - 4 |
| Высота, мм | 12,3 (корпус) |
| Глубина, мм | 21 |
| Диапазон рабочих температур, °C | -30…+70 |
| Диэлектрическая прочность, В | между откр. контактами и катушкой - 1000 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 250 (AC)/ 60 (DC) |
| Контактное сопротивление, мОм, не более | 50 (при Udc=6В; I=6A) мОм |
| Максимальный ток, А | переключения - 2 А (120 В (AC) - 1 А; 24 В (DC) - 2 А) |
| Мощность | переключения максимальная - 120 ВА/ 30 Вт |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 18,0 |
| Номинальное напряжение катушки, В | 24 DC; 31,2 max |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | 0,15 Вт - 38400/ 0,2 Вт - 2800/ 0,36 Вт - 1600/ 0,45 Вт - 1280 |
| Схема переключения | DPDT; form 2C |
| Транспортная упаковка: размер/кол-во | 57*30.5*12/1000 |
| Ширина, мм | 10 |
