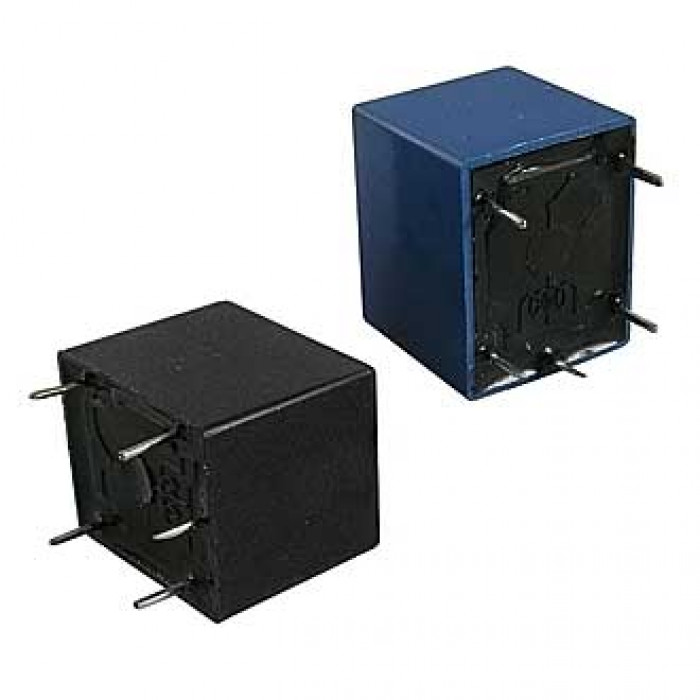

T73 24VDC (833H) 10A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 7.85 |
| Вес, г | 100 |
| Время, мс | срабатывания - 10/ отпускания - 5 |
| Высота, мм | 15,9 (корпус) |
| Глубина, мм | 19,5 |
| Диапазон рабочих температур, °C | -40…+85 |
| Диэлектрическая прочность, В | между откр. контактами и катушкой - 1500 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 250 AC/ 30 DC |
| Контактное сопротивление, мОм, не более | 50 (при Udc=6В; I=1A) мОм |
| Максимальный ток, А | переключения - 10 |
| Мощность | катушки - L (высокочувств.)-360/ D (норм.)-450 (DС) мВт |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 18,0 (макс.) |
| Номинальное напряжение катушки, В | 24 DC (Uмакс.=31,2) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | L (высокочувств.) - 1600/ D (норм.) -1280 |
| Стандарт | безопасности - UL TUV CE CQC |
| Схема переключения | SPDT; form C |
| Тип | Реле электромагнитное серии T73 |
| Транспортная упаковка: размер/кол-во | 34*21*16/1000 |
| Ширина, мм | 15,5 |
