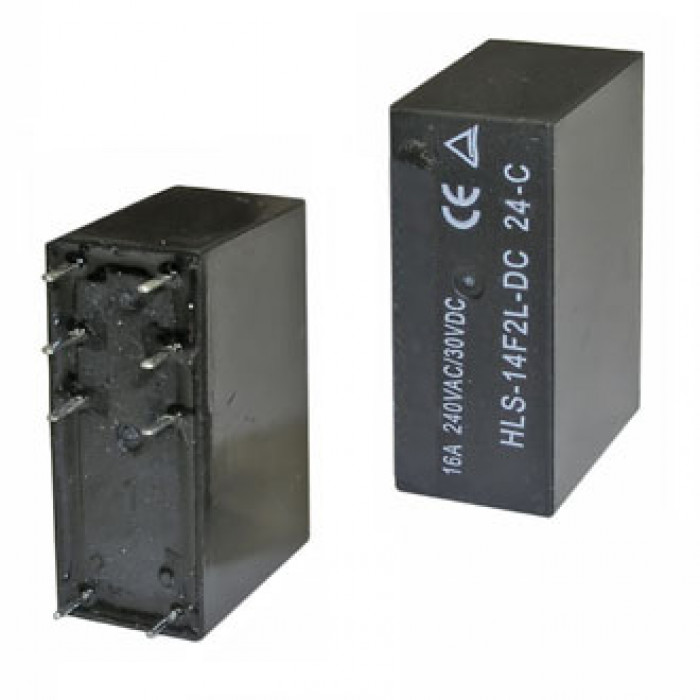

14F2 (845) 24VDC 16A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 14.78 |
| Время, мс | срабатывания - 15/ переключения - 8 |
| Высота, мм | 24,6 |
| Глубина, мм | 29 |
| Диапазон рабочих температур, °C | -30…+70 |
| Диэлектрическая прочность, В | между откр. контактами и катушкой - 5000 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 250 VAC/ 110 VDC |
| Контактное сопротивление, мОм, не более | 100 мОм |
| Максимальный ток, А | переключения - 16 |
| Марка колодки для реле | подходят колодки: 14F-2Z-A1/ A2/ A3/ A4 |
| Мощность | катушки - L (высокочувств.)-530/ D (норм.)-720 (DС) мВт; нагрузки- 400 ВА/ 480 Вт |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | срабатывания - 19,2 / отпускания - 1,2 В |
| Номинальное напряжение катушки, В | катушки - 24 (DC) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | L (высокочувств.) - 1100/ D (норм.) - 820 |
| Схема переключения | SPDT; form C |
| Транспортная упаковка: размер/кол-во | 38*30*18/500 |
| Ширина, мм | 12,6 |
