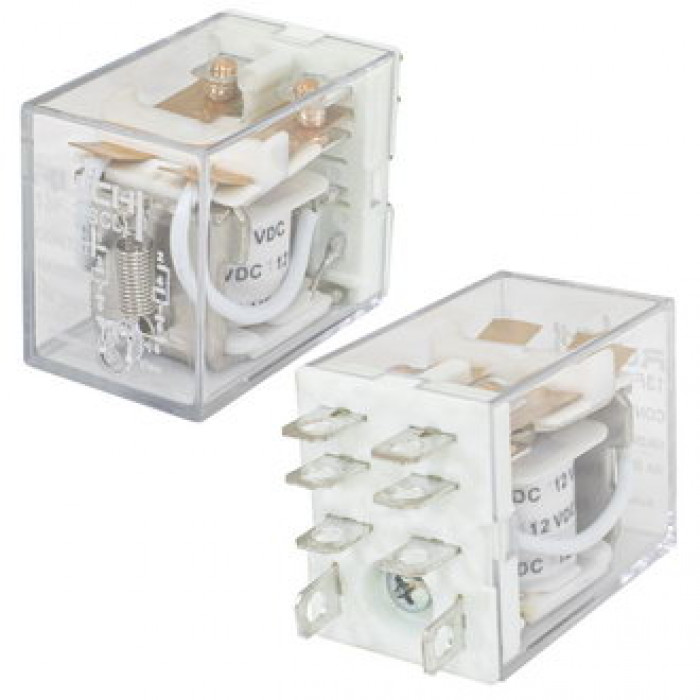

13F-2(SCL)12VDC 10/15A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 32.50 |
| Время, мс | срабатывания/ переключения - 25 |
| Высота, мм | 41,5 |
| Глубина, мм | 28 |
| Диапазон рабочих температур, °C | -40…+70 °С |
| Диэлектрическая прочность, В | между откр. контактами и корпусом - 1500 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 250 VAC/ 30 VDC |
| Контактное сопротивление, мОм, не более | 100 мОм |
| Максимальный ток, А | переключения - 10 |
| Марка колодки для реле | подходят колодки: PTF08A-01/02/03; 13F-2Z-A/A1/A2 |
| Мощность | катушки - 0,9 (DС) Вт |
| Напряжение отпускания, В | 1,2 |
| Напряжение срабатывания, В | 9 |
| Номинальное напряжение катушки, В | 12 (DC) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | 160 |
| Схема переключения | DPDT |
| Транспортная упаковка: размер/кол-во | 44*30.5*36/500 |
| Ширина, мм | 21,5 |
