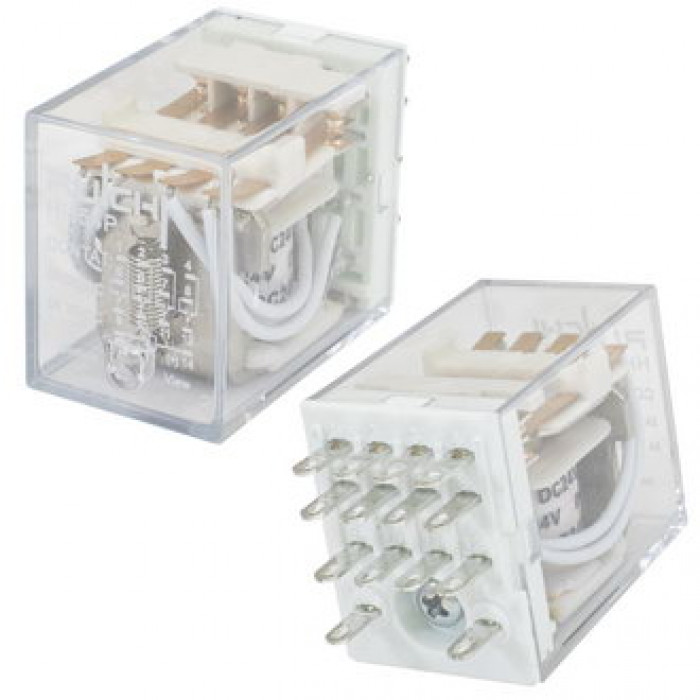

4453(18F)-4 (HH54P) 24VDC 5A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 30.80 |
| Время, мс | срабатывания/ отпускания - 25 |
| Высота, мм | 40,5 |
| Глубина, мм | 27,5 |
| Диапазон рабочих температур, °C | -40…+70 |
| Диэлектрическая прочность, В | между откр. контактами - 1000 (50 Гц, 1 мин.) |
| Количество циклов коммутации (электро), не менее | 100000 при номинальной нагрузке |
| Коммутируемое напряжение, В | 250 (AC)/ 30 (DC) |
| Контактное сопротивление, мОм, не более | 100 (при 6VDC; 1 A) мОм |
| Максимальная коммутируемая мощность | 1750 ВА/ 210 Вт |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 18 |
| Номинальное напряжение катушки, В | 24 (DC) |
| Номинальный ток, А | переключения - 5 (7 max кратковрем.) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | 650 |
| Схема переключения | 4C: 4PDT |
| Тип | Реле электромагнитное серии 4453(18F) |
| Транспортная упаковка: размер/кол-во | 44*30.5*36/500 |
| Ширина, мм | 21,5 |
