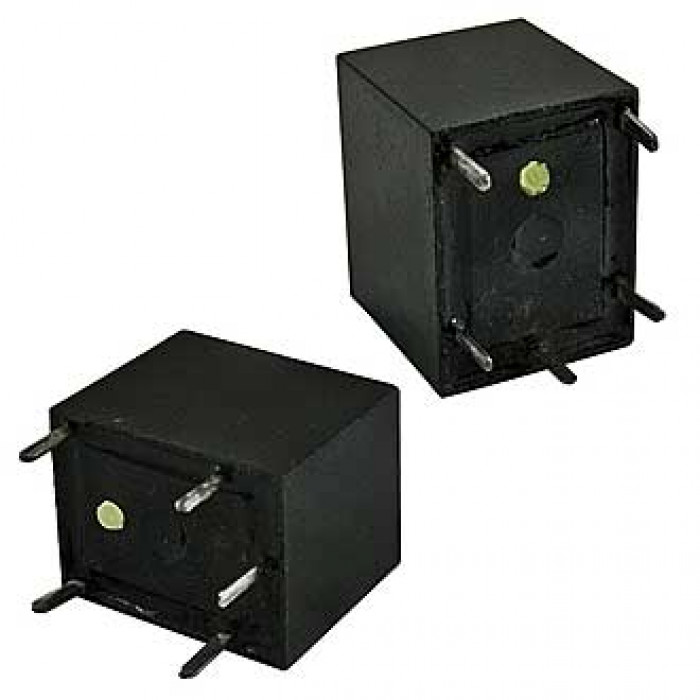

T78 (T74) 24VDC 10A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 5.93 |
| Время, мс | срабатывания - 10/ отпускания - 5 |
| Высота, мм | 14 (корпус); 17,5 (полная) |
| Глубина, мм | 15,7 |
| Диапазон рабочих температур, °C | -40 …+85 |
| Диэлектрическая прочность, В | между откр. контактами и катушкой - 500 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 120 AC/ 16 DC |
| Контактное сопротивление, мОм, не более | 100 (при Udc=6В; I=1A) мОм |
| Мощность | катушки - L (высокочувств.)-600/ D (норм.)-800 (DС) мВт |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 15,6 (макс.) |
| Номинальное напряжение катушки, В | 24 DC (Uмакс.=31,2) |
| Номинальный ток, А | переключения - 10 |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | L (высокочувств.) - 960/ D (норм.) - 720 |
| Стандарт | безопасности - UL |
| Схема переключения | SPDT; form C: NO-NC |
| Тип | Реле электромагнитное серии T78 |
| Транспортная упаковка: размер/кол-во | 34*28*16/1500 |
| Ширина, мм | 12,3 |
