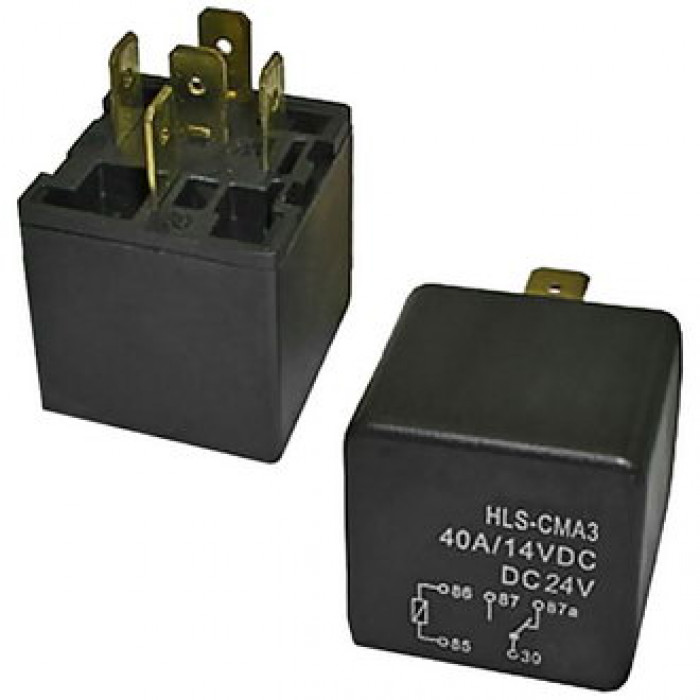

CMA3 24VDC (792H) 30A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 33.90 |
| Время, мс | срабатывания/ переключения - 10 |
| Высота, мм | 28 |
| Глубина, мм | 36,5 |
| Диапазон рабочих температур, °C | -40 …+85 |
| Диэлектрическая прочность, В | между откр. контактами и корпусом - 750 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 30 (DC) |
| Контактное сопротивление, мОм, не более | 100 мОм |
| Максимальная коммутируемая мощность | 560 Вт |
| Максимальный ток, А | переключения - NC: 30; NO: 40 |
| Напряжение отпускания, В | 2,4 |
| Напряжение срабатывания, В | 15,6 |
| Номинальное напряжение катушки, В | 24 (DC); Umax=31,2 |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | 303,2 (1,9 Вт); 360 (1,6 Вт) |
| Схема переключения | Form C (on-on) |
| Транспортная упаковка: размер/кол-во | 30.5*30.5*28/500 |
| Ширина, мм | 28 |
