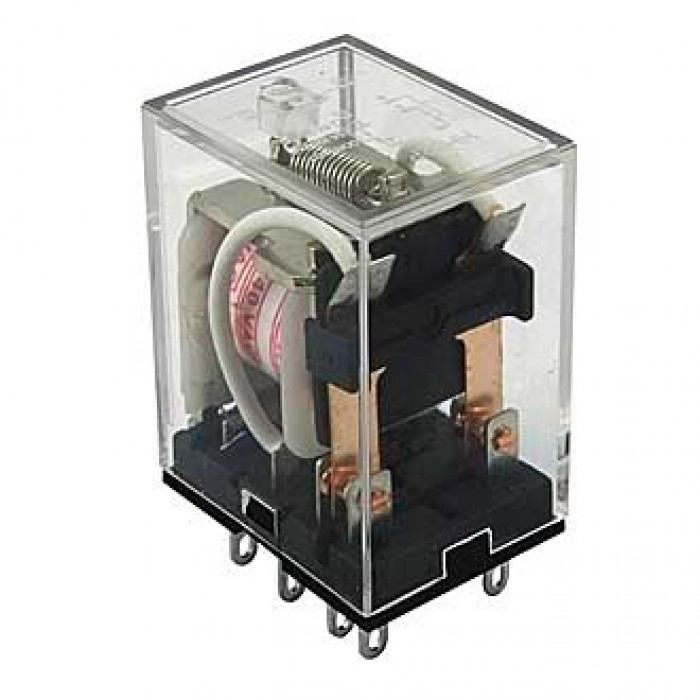

HJQ-22F-240VAC-2Z 5A
Электромагнитное реле - устройства, предназначенные для замыкания или размыкания механических электрических контактов при подаче на обмотку тока, который порождает магнитное поле. Это, в свою очередь, вызывает перемещение ферромагнитного якоря, который механически связан с контактами, а последующее перемещение самих контактов коммутирует внешнюю электрическую цепь.
| Техническая информация | |
| Вес брутто | 30.25 |
| Вес, г | 32 |
| Время, мс | срабатывания / переключения - 25 |
| Высота, мм | 35 (корпус) |
| Глубина, мм | 27 |
| Диапазон рабочих температур, °C | -40…+70 |
| Диэлектрическая прочность, В | между откр. контактами - 1000 VAC 1мин. |
| Количество циклов коммутации (электро), не менее | 100000 |
| Коммутируемое напряжение, В | 250 AC/ 30 DC |
| Контактное сопротивление, мОм, не более | 100 (для 1A/ 6 VDC) мОм |
| Максимальный ток, А | переключения - 7 |
| Номинальное напряжение катушки, В | (AC) - 240 |
| Номинальный ток, А | 5 (240 VAC/ 30 VDC) |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) |
| Сопротивление катушки, Ом | 12000 ± 10 |
| Схема переключения | 2(NO - NC); DPDT - 8 pin ; form 2C |
| Тип | Реле электромагнитное серии HJQ22F |
| Транспортная упаковка: размер/кол-во | 44*30.5*36/600 |
| Ширина, мм | 20,5 |
