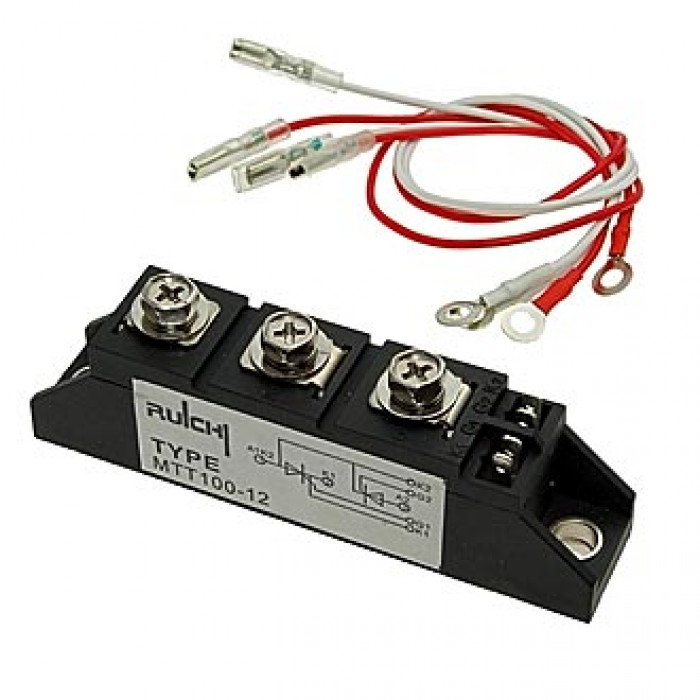

МТТ100-12
Тиристорный модуль МТТ100-12 для монтажа на охладитель в корпусе С-12 (92 х 20 х 30 мм). Внутренняя схема - полумост. Обратное напряжение Vdrm/Vrrm 1200 В, средний выпрямленный ток It(av) 100 А. Ударный ток Itsm 2.4 кА. Стойкость к dV/dt 800 D/мкс. Напряжение изоляции 2.5 кВ.
| Техническая информация | |
| Вес брутто | 125.60 |
| Высота | 30 (корпус) |
| Действующий ток в открытом состоянии, It(rms), А | 173 |
| Диапазон рабочих температур | перехода максимально допустимая (Tjm) - 125 °С |
| Длина | 92 мм |
| Защитный показатель, I2t, А^2*с*10^3 | 29 |
| Конфигурация | Полумост, тиристор-тиристор |
| Максимально допустимый средний прямой ток It(av), А | 100 |
| Максимальный ударный ток, Itsm, А | 2400 |
| Напряжение изоляции, В | 2500 |
| Отпирающее постоянное напряжение, Vgt, В | 1…2,5 |
| Отпирающий постоянный ток, Igt, мА | 100 |
| Повторяющееся импульсное напряжение, Vdrm/Vrrm, В | 1200 |
| Предельная скорость нарастания dV/dt, В/мкс | 800 |
| Тип | модуль тиристорный серии МТТ |
| Ток удержания, мА | 150 |
| Ширина | 20 мм |
